    Поиск DDoS атак, BotNet и перехода на конкретный ресурс с использованием триггеров в QoE

    Триггеры используются для поиска данных в QoE Stor по заданным параметрам. После срабатывания триггера возможно одно из действий:

    • уведомление в GUI
    • HTTP действие
    • отправка email

    Необходимые опции СКАТ DPI:

    Необходимые дополнительные модули:

    Пример настройки триггера на поиск источника DDOS-атаки типа Flood

    Общая информация триггера

    Название триггера «DDoS поиск источника», дни недели – все, частота проверки – 1 час, частота срабатываний триггера – 1 раз, даты и время начала/окончания не установлены.

    Каждый день периодичностью в 1 час будет происходить проверка по условиям описанным ниже.

    Запросы

    • Добавить поле
    • Название А
    • Выбрать таблицу для сканирования: Сырой полный нетфлоу → Таблицы → Обнаружение атак → Топ IP-адресов хостов → Maxi
    • Выбрать период с: «сейчас - 15 минут», период по: «сейчас»
    В этом случае будет происходит анализ трафика по выбранной странице в период — последние 15 минут.

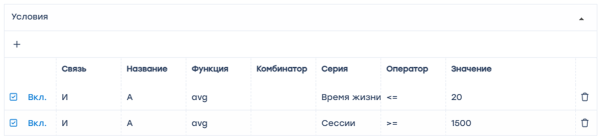

    Условия

    • Добавить "+" 2 поля
    • Связка – И
    • Функция – avg
    • Серия в 1 поле – Время жизни сессии, мс <= 20
    • Серия во 2 поле – Сессии >= 1500
    Мы задали условие — для срабатывания триггера необходимо, чтобы были детектированы: И сессии с жизнью меньше или равно 20мс, И с одного IP-хоста было более 1500 сессий.

    Обработка ошибок

    • В поле "Если нет данных" — нет данных
    • В поле "Если есть ошибка или тайм-аут" — сохранить последнее состояние
    в этой конфигурации — при отсутствии ошибок никаких данных сохраняться не будет, при их наличии — сохранится информация в виде таблицы о подозрительных сессиях.

    Действия

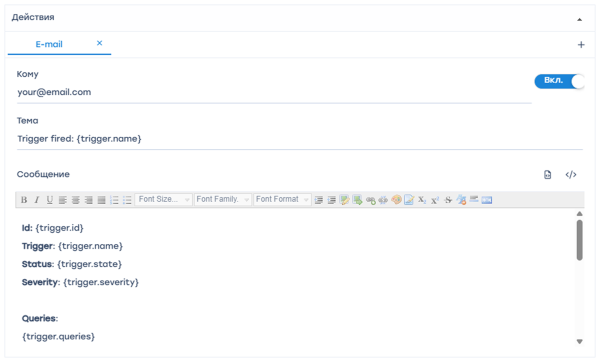

    E-mail действие

    • Для автоматического заполнения — кликнуть по иконке (автоматическое заполнение формы)
    • В поле "Кому" — указать адрес электронной почты
    • При этой настройке, при срабатывании триггера на указанный адрес электронной почты будет отправлена вся информация о нотификации: ИД, название триггера, статус, ссылка на отчет (сохраненное состояние)
    Нотификация

    • Для автоматического заполнения — кликнуть (автоматическое заполнение формы)
    • Выбрать тип нотификации — "Предупреждение"
    • При этой настройке будет создана нотификация в СКАТ

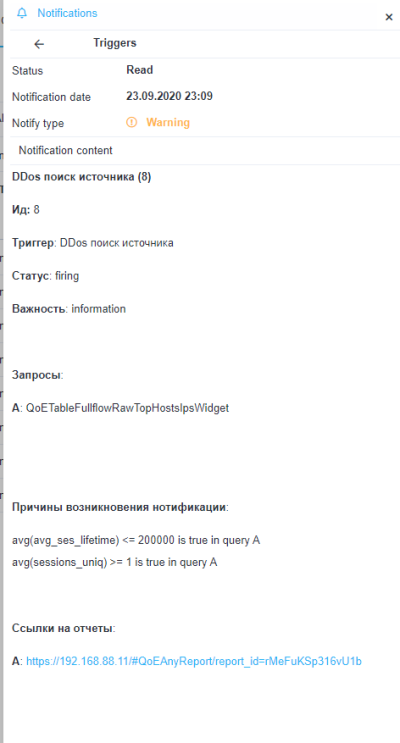

    Получить ссылку на отчет можно через меню нотификаций

    Выбрать нотификацию Выбрать — "Детали"

    Перейти по ссылке на отчет — отчет откроется в новом окне браузера.

    HTTP действие

    Для автоматического заполнения — кликнуть (автоматическое заполнение формы) Выбрать метод наиболее приемлемый для вашей ticket-системы и ввести URL адрес

    Стоит понимать — значение количества устанавливаемых сессий, количества входящих пакетов и т.д. приведены усредненно. Более точная настройка должна производиться с учетом особенностей вашей сети.

    Пример настройки триггера на поиск цели DDOS-атаки типа Flood

    От предыдущего примера отличается настройкой 2 и 3 этапов (Запросы и Условия).

    Запросы

    в поле отчет выбрать Сырой полный нетфлоу → Таблицы → Обнаружение атак → Топ абонентов → Maxi

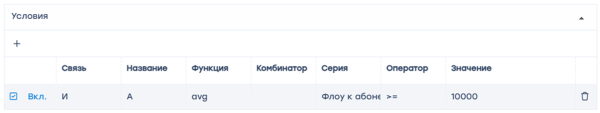

    Условия

    Серия — "Объем Flow к абонентам, Пак", >= 10000

    Стоит понимать — значение количества устанавливаемых сессий, количества входящих пакетов и т.д. приведены усредненно. Более точная настройка должна производиться с учетом особенностей вашей сети.

    Анализ BotNet

    От предыдущего примера отличается настройкой 2 и 3 этапов (Запросы и Условия).

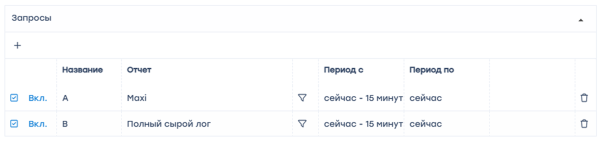

    Запросы

    • Выбрать Сырой полный нетфлоу → Таблицы → Обнаружение атак → Топ прикладных протоколов → Maxi для значения "А"
    • Сырой полный нетфлоу → Сырой лог → Полный сырой лог для значения "B"

    Условия

    Т.к. BotNet чаще всего использует порты 6667 и 1080 — добавить каждый порт назначения/источника выбрав запрос "B" со значением "ИЛИ", и Флоу больше или равно 2000.

    При этой конфигурации в случае если: хоть на одном из портов (6667/1080) количество проходящих пакетов будет более 2000 в секунду — сработает триггер.
    Стоит понимать — значение количества устанавливаемых сессий, количества входящих пакетов и т.д. приведены усредненно. Более точная настройка должна производиться с учетом особенностей вашей сети.

    Фиксация перехода абонента на ресурс конкурента

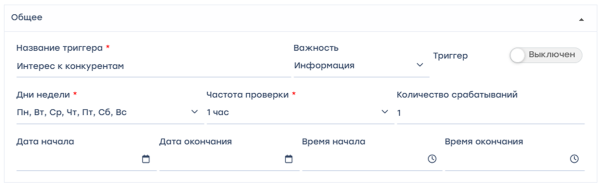

    Общая информация триггера

    Название триггера «Интерес к конкурентам», дни недели – все, частота проверки – 1 час, частота срабатываний триггера – 1 раз, даты и время начала/окончания не установлены.

    Каждый день периодичностью в 1 час будет происходить проверка по условиям описанным ниже.

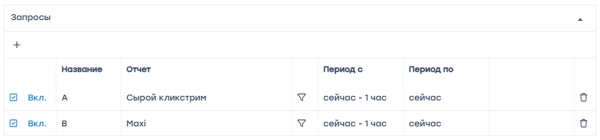

    Запросы

    • Добавить "+" поле
    • Название А
      Выбрать таблицу для сканирования: Сырой кликстрим → Таблицы → Сырой кликстрим
    • Название B
      Выбрать таблицу для сканирования: Сырой полный нетфлоу → Таблицы → Обнаружение атак → Топ IP-адресов хостов → Maxi
    • Выбрать период с: «сейчас - 1 час», период по : «сейчас»
    • В этом случае будет происходит анализ трафика каждый час по выбранным таблицам.

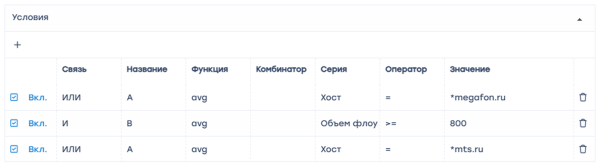

    Условия

    • Добавить "+" 3 поля
    • Первое поле — выбрать таблицу "А"; Связка – "Или"; Функция – "avg"; Серия Хост = *megafon.ru (или ваш любимый конкурент)
    • Второе поле — выбрать таблицу "B"; связка "И"; Функция – "avg"; Серия Объем флоу от абонентов >= 800
    • Третье поле — выбрать таблицу "А"; Связка – "Или"; Функция – "avg"; Серия Хост = *mts.ru
    Мы задали условие — для срабатывания триггера необходимо, чтобы было детектировано: не менее 800 пакетов (не случайный а осмысленный переход) от абонента к сайту конкурента.

    Обработка ошибок

    • В поле "Если нет данных" — Нет данных
    • В поле "Если ошибка выполнения или тайм-аут" — Сохранить последнее состояние.
    В этой конфигурации — при отсутствии ошибок никаких данных сохраняться не будет, при их наличии — сохранится информация в виде таблицы о подозрительных сессиях.

    Действия

    E-mail действие

    • Для автоматического заполнения — кликнуть (автоматическое заполнение формы)
    • В поле "Кому" — указать адрес электронной почты
    При этой настройке, при срабатывании триггера на указанный адрес электронной почты будет отправлена вся информация о нотификации: ИД, название триггера, статус, ссылка на отчет (сохраненное состояние).
    Нотификация

    • Для автоматического заполнения — кликнуть (автоматическое заполнение формы)
    • Выбрать тип нотификации — "Предупреждение"
    • При этой настройке будет создана нотификация в СКАТ

    Получить ссылку на отчет можно через меню нотификаций

    Выбрать нотификацию Выбрать — "Детали"

    Перейти по ссылке на отчет — отчет откроется в новом окне браузера.

    HTTP действие

    • Для автоматического заполнения — кликнуть (автоматическое заполнение формы)
    • Выбрать метод наиболее приемлемый для вашей ticket-системы и ввести URL адрес
    Стоит понимать — значение количества устанавливаемых сессий, количества входящих пакетов и т.д. приведены усредненно. Более точная настройка должна производиться с учетом особенностей вашей сети.
