В зависимости от типа абонента определяется набор данных для хранения:

• Для публичного IP-адреса достаточно выгрузки Full NetFlow в QoE Stor. Настройка экспорта в формате IPFIX
• Для приватного IP-адреса необходимо дополнительно собирать NAT Flow — информацию о трансляциях. Конфигурация NAT Flow

• Сырые (неагрегированные) логи — это полный набор полей IPFIX, они содержат все детали: время, IP-адреса, порты и многое другое. Эти логи позволяют получить информацию с точностью до секунды.
• Агрегированные логи — это обобщённые данные, которые используются для отчетов, таких как ТОП абонентов или хостов. Агрегация группирует события по времени (например, каждые 15 минут) и убирает лишние детали, например, порты. В результате получаются данные для анализа за временные интервалы, без точного времени.

Для точного анализа нужны сырые логи, а для отчётов — агрегированные.

В данном сценарии поиск информации осуществляется по агрегированным данным. Первоначально СКАТ выгружает сырые данные в QoE Stor, по умолчанию агрегация выполняется каждые 15 минут. Подробнее про изменение периода агрегации и переагрегации.

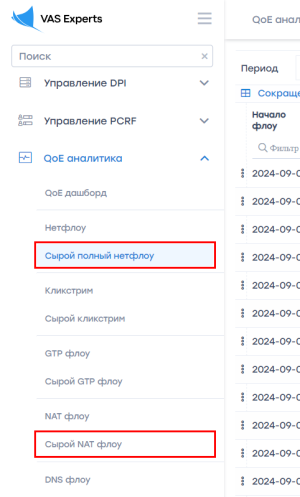

Сырые неагрегированные данные находятся в следующих разделах QoE Аналитики в GUI:

1. Сырой полный нетфлоу (по умолчанию данные хранятся 2 часа)
2. Сырой NAT флоу (по умолчанию данные хранятся 2 часа), требуется лицензия QoE

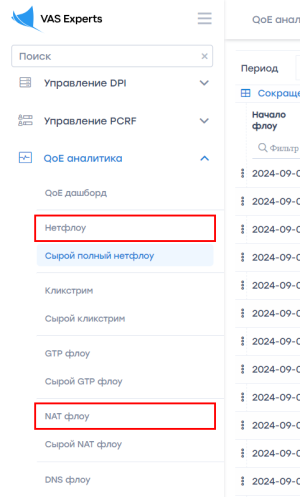

Агрегированная статистика находится в следующих разделах QoE Аналитики в GUI:

1. Нетфлоу (по умолчанию данные хранятся 14 дней)
2. NAT флоу (по умолчанию данные хранятся 14 дней), требуется лицензия QoE

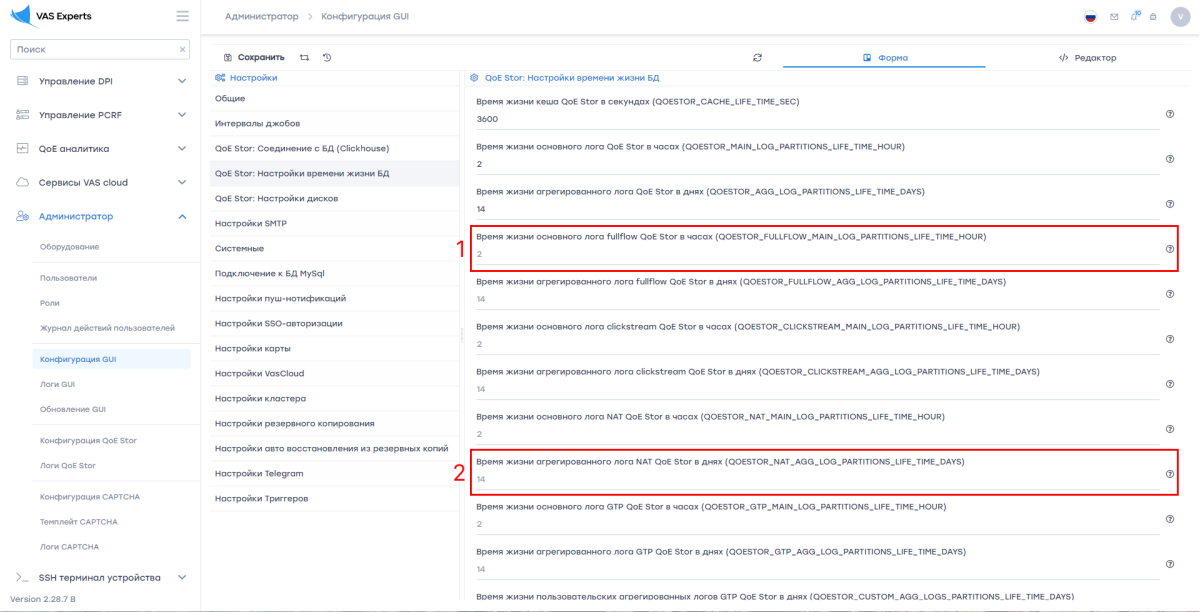

В GUI в разделе Администратор → Конфигурация GUI → Настройки → QoE Stor: Настройки времени жизни БД:

• Для Сырого полного нетфлоу пункт Время жизни основного лога fullflow QoE Stor в часах (1).
• Для NAT флоу пункт Время жизни агрегированного лога NAT QoE Stor в днях (2).

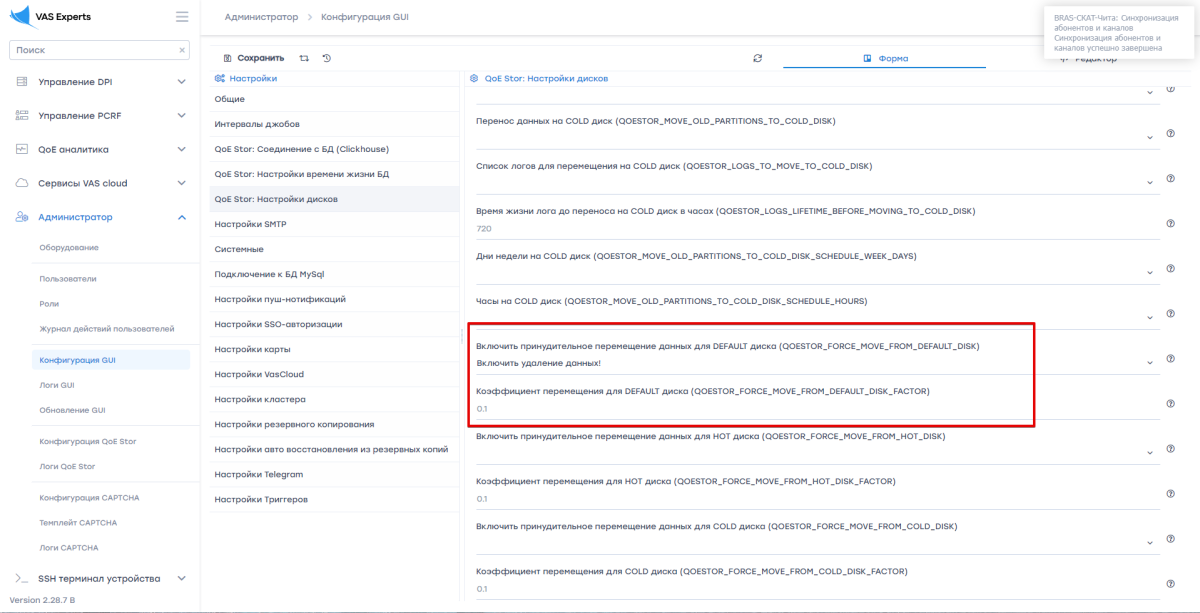

При увеличении времени хранения данных рекомендуется включить удаление старых данных при заполнении диска: Администратор → Конфигурация GUI → Настройки → QoE Stor: Настройки дисков → Пункт Включить принудительное перемещение данных … – выбрать Включить удаление данных! → Пункт Коэффициент перемещения для DEFAULT диска … – задать значение 0.1.

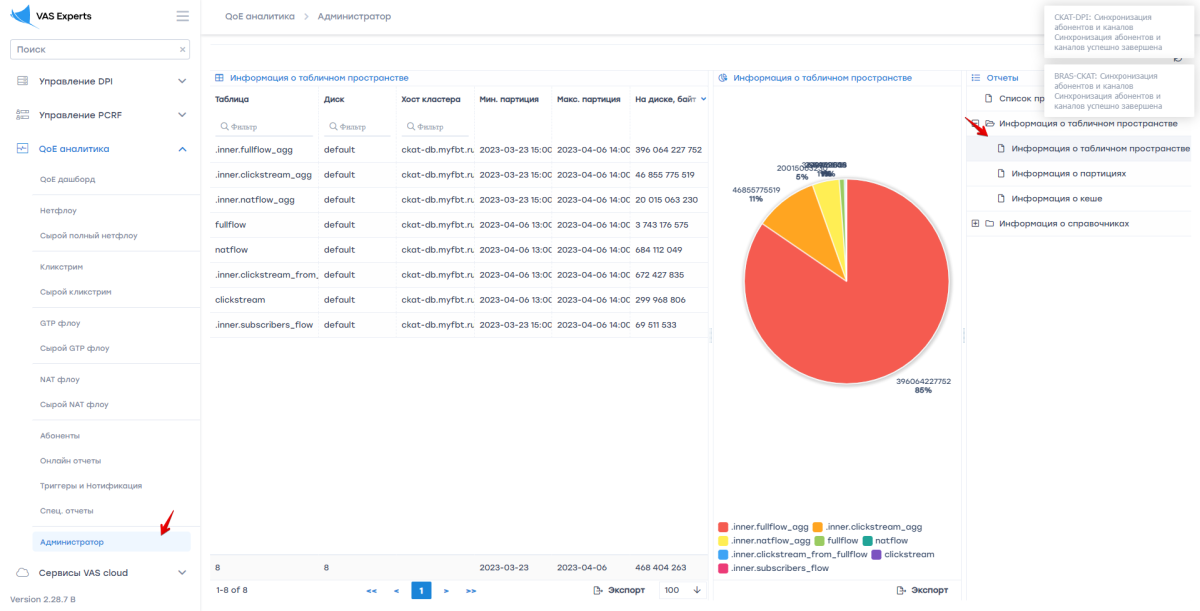

Узнать, сколько места на диске занимают логи можно в разделе QoE аналитика → Администратор → Отчеты → Информация о табличном пространстве.

Возможность просматривать данные об активности абонентов появится после формирования NAT-лога — инструкция Конфигурация NAT Flow.

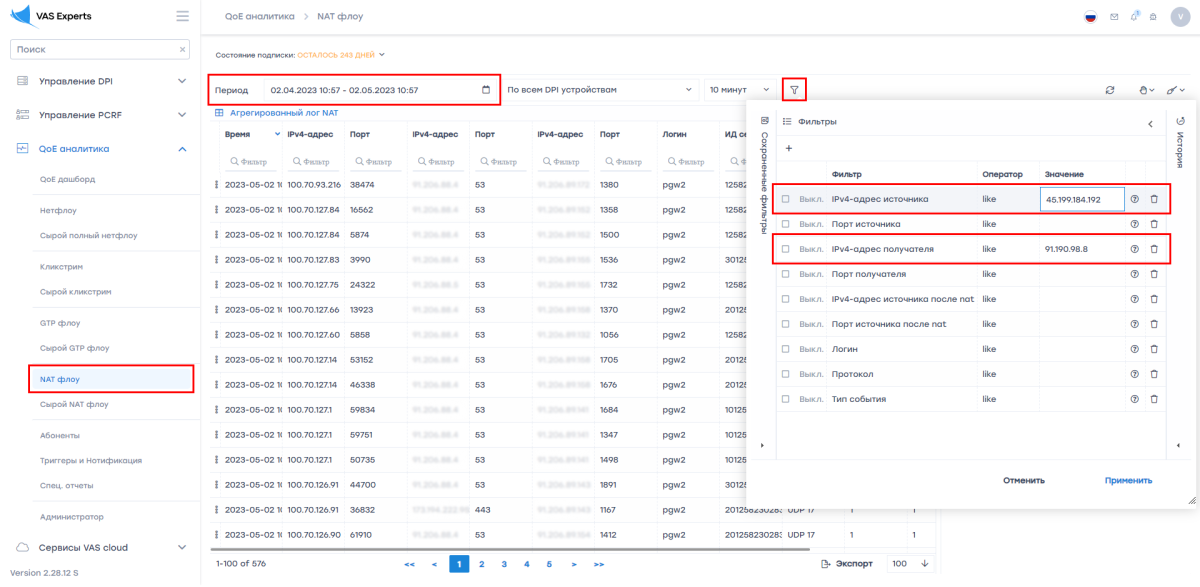

В GUI необходимо перейти в раздел QoE аналитика → NAT флоу.
В разделе NAT флоу нужно:

1. Выбрать период
2. Включить фильтры “IPv4-адрес источника” и “IPv4-адрес получателя” (отметить галочкой)
3. Задать значения включенным фильтрам, применить изменения

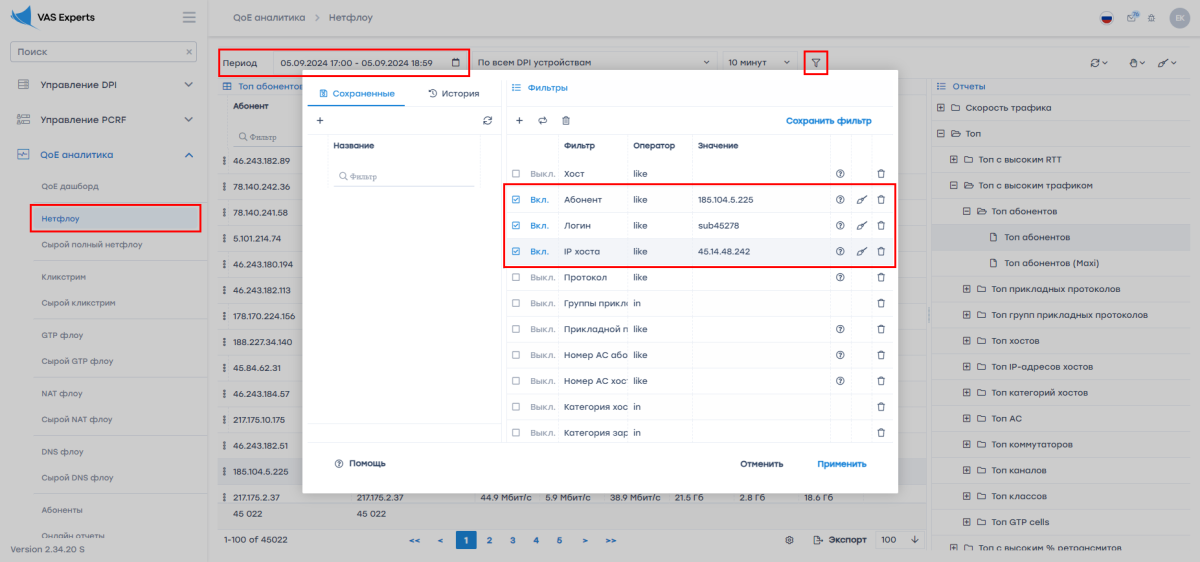

В GUI необходимо перейти в раздел QoE аналитика → Нетфлоу.
В разделе Нетфлоу нужно:

1. Выбрать период (по умолчанию хранится всего 14 дней!)
2. Включить фильтры "Абонент", "Логин" и "IP хоста" (отметить галочкой)
3. Задать значения включенным фильтрам, применить изменения

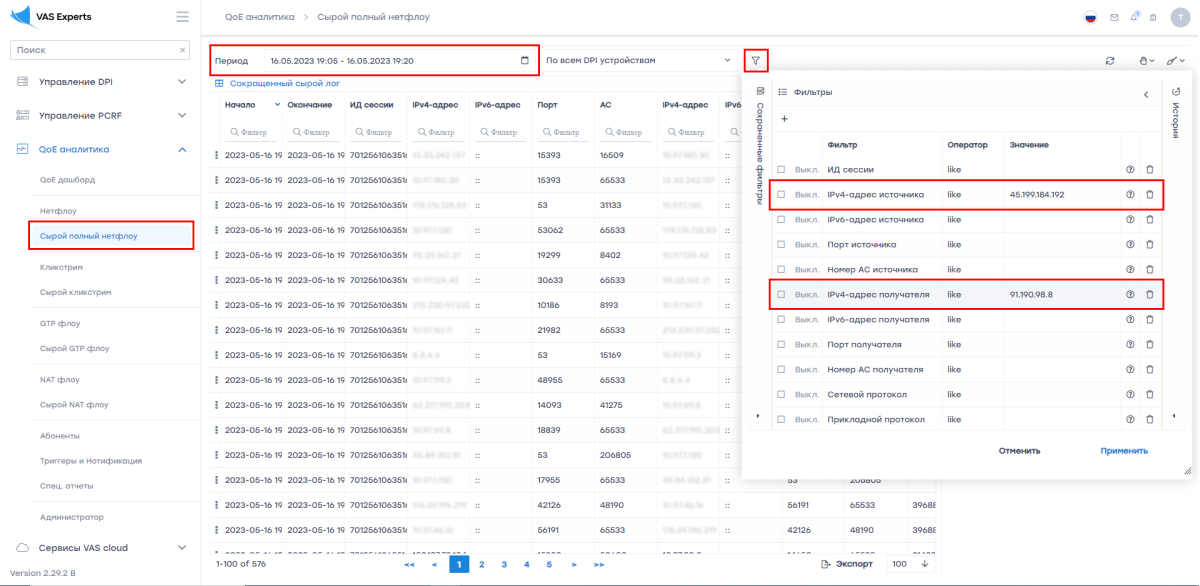

В GUI необходимо перейти в раздел QoE аналитика → Сырой полный нетфлоу.
В разделе Сырой полный нетфлоу нужно:

1. Выбрать период (по умолчанию хранится всего 2 часа!)
2. Включить фильтры “IPv4-адрес источника” и “IPv4-адрес получателя” (отметить галочкой)
3. Задать значения включенным фильтрам, применить изменения
