Конфигурация DPI

Экспорт IPFIX настраивается в файле fastdpi.conf на DPI.

netflow=8
netflow_dev=em1
netflow_timeout=10
netflow_full_collector_type=2
netflow_full_port_swap=0
netflow_full_collector=YOUR_QOESTOR_IP:1500
ipfix_dev=em1
ipfix_tcp_collectors=YOUR_QOESTOR_IP:1501

Параметр netflow является битовой маской и допускает несколько разных значений. Подробнее в разделе Настройка экспорта NetFlow с netflow_dev.

1. Перейти в раздел Управление DPI → Конфигурация.

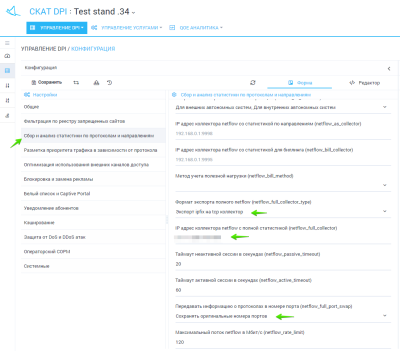

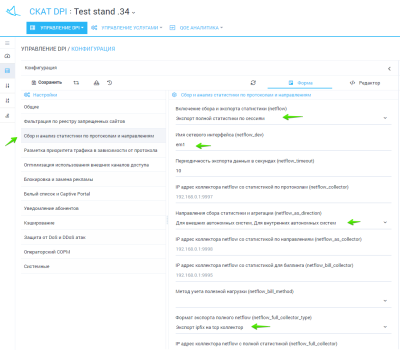

2. Перейти на вкладку "Сбор и анализ статистики по протоколам и направлениям" и выполнить следующие настройки:
   1. Установить в параметре neflow значение "Экспорт полной статистики по сессиям"

   2. Установить в параметре netflow_full_collector_type значение "Экспорт ipfix на tcp колллектор"

   3. Ввести сокет fullflow-ресивера в параметре netflow_full_collector

   4. Параметр netflow_full_port_swap оставить пустым или равным "Сохранять оригинальные номера портов".

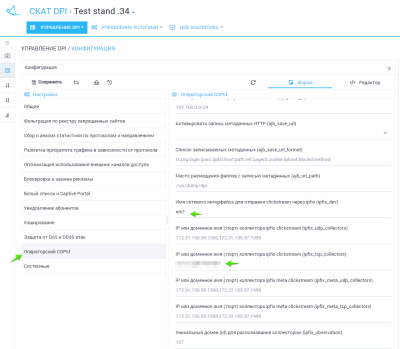

3. Перейти на вкладку "Запись PCAP, экспорт IPFIX (Кликстрим и метаданные: SIP, FTP)"
   1. Ввести сокет clickstream-ресивера в параметре ipfix_tcp_collectors.

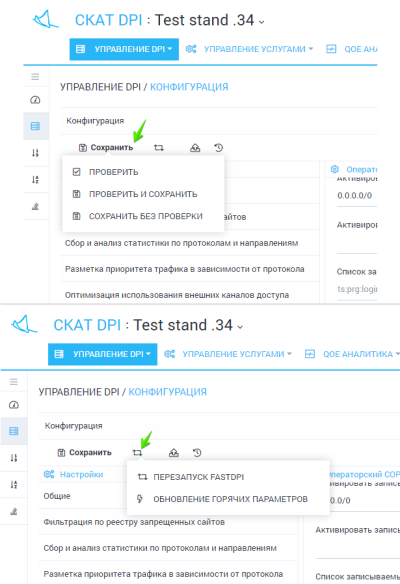

4. Сохранить конфигурацию

5. Перезапустить DPI

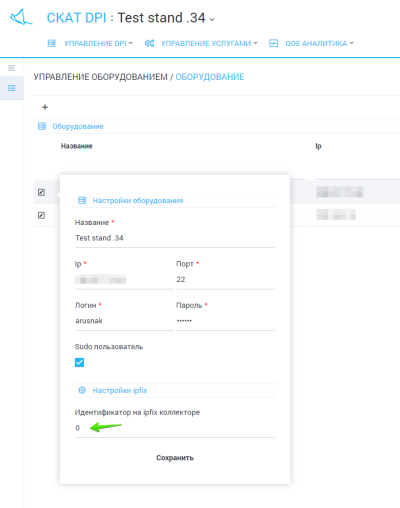

1. Перейти в раздел Администратор → Оборудование.
2. Для каждого устройства ввести Индентификатор на IPFIX коллекторе.


Чтобы просматривать QoE отчеты, необходимо настроить подключение DPIUI2 к QoE Stor.
Подробнее в разделе Настройка подключения к QoE Stor
