CGNAT. Трансляция сетевых адресов для IPv4

Зачем NAT применяется на практике:

Технология NAT позволяет экономить адресное пространство IPv4 и снижает вероятность взлома устройств, находящихся в сети оператора связи. На СКАТ доступна настройка двух режимов:

• CGNAT — Трансляция сетевых адресов и портов позволяет совместно использовать публичный IPv4 адрес несколькими абонентами и продлевает использование ограниченного адресного пространства IPv4.
• NAT 1:1 — Трансляция сетевого адреса 1в1 позволяет назначить абоненту с приватным IP публичный IP адрес без изменения настроек на его оборудовании и на маршрутизаторе, где он терминируется.

Проверим на тестах:
Тест 1. Настройка CGNAT и NAT 1:1 через CLI
Тест 2. Настройка CGNAT и NAT 1:1 через GUI
Тест 3. Настройка выгрузки NAT log на внешний коллектор и локально в файл

Приступаем к тестированию. Действия могут выполняться как в графическом интерфейсе СКАТ, так и через CLI. Выбор способа за клиентом, в инструкции представлены оба способа

Вводим команду в командной строке:

CGNAT:

fdpi_ctrl load profile --service 11  --profile.name cg_nat --profile.json '{ "nat_ip_pool" : "10.10.10.0/24", "nat_tcp_max_sessions" : 2000, "nat_udp_max_sessions" : 2000 }'

NAT 1:1:

fdpi_ctrl load profile --service 11  --profile.name bi_nat --profile.json '{ "nat_ip_pool" : "10.10.10.0/24", "nat_type": 1 }'

Значения в команде:

• load profile — создание профиля
• service 11 — номер услуги на СКАТ, для услуги NAT это 11
• profile.name — название создаваемого профиля, cg_nat и bi_nat
• profile.json '{ "nat_ip_pool" : "10.10.10.0/26", "nat_tcp_max_sessions" : 2000, "nat_udp_max_sessions" : 2000 }' — настройки профиля в формате json:
  • nat_ip_pool — подсети NAT-пула через запятую. Если требуется исключить крайние адреса, можно добавить в конец ~ (10.10.10.0/24~), тогда в пуле будут адреса с 10.10.10.1 по 10.10.10.254.
  • nat_tcp_max_sessions — максимальное количество tcp сессий на одного абонента.
  • nat_udp_max_sessions — максимальное количество udp трансляций на одного абонента.
  • nat_type — режим работы NAT. 0 — для CGNAT, 1 — для NAT 1:1. По умолчанию 0, поэтому данное поле для CGNAT не указано.

Назначение услуги NAT на абонента возможно по IP или CIDR

Пример команды подключения услуги по IP:

fdpi_ctrl load --service 11 --profile.name cg_nat --ip 100.64.0.1

Пример подключения услуги на весь CIDR:

fdpi_ctrl load --service 11 --profile.name cg_nat --cidr 100.64.0.0/24

Пример команды подключения услуги по IP:

fdpi_ctrl load --service 11 --profile.name bi_nat --ip 100.64.0.1

Пример подключения услуги на весь CIDR:

fdpi_ctrl load --service 11 --profile.name bi_nat --cidr 100.64.0.0/24

Этих команд достаточно для настройки NAT на СКАТ. При этом СКАТ по умолчанию работает в режиме прозрачного моста, то есть создает NAT трансляции и направляет трафик в обе стороны, но не участвует в маршрутизации.

Чтобы обратный трафик в сторону NAT пула был смаршрутизирован к абонентам, потребуется создать маршрут к NAT-пулу на следующем за СКАТ маршрутизаторе и сделать этот маршрут известным остальным маршрутизаторам сети.

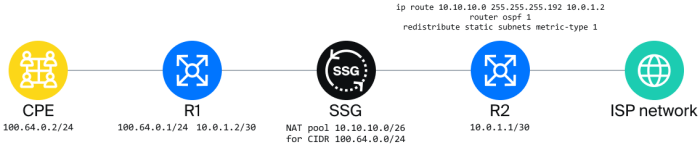

Рассмотрим ситуацию, когда на маршрутизаторах, между которыми стоит СКАТ, настроена стыковочная сеть 10.0.1.0/30, IP на интерфейсе маршрутизатора со стороны абонентов (R1) - 10.0.1.2, IP на интерфейсе маршрутизатора после СКАТ (R2) - 10.0.1.1 (см. схему).

На маршрутизаторе R2 потребуется настроить маршрут к NAT-пулу. Для cisco-like CLI настройка будет выглядеть так:

conf t
ip route 10.10.10.0 255.255.255.192 10.0.1.2

Также потребуется настроить редистрибуцию статических маршрутов, чтобы об этом маршруте было известно не только R2, но и в остальной сети оператора. В случае, если используется ospf:

router ospf 1
redistribute static subnets metric-type 1

Где 1 в router ospf 1 — номер процесса OSPF на маршрутизаторе.

С тестового ПК провести проверку применения NAT:

• Проверить доступность роутера R2.
• Выполнить команду ping 10.0.1.2. Если R2 недоступен, то необходимо проверить ориентацию интерфейсов СКАТ.

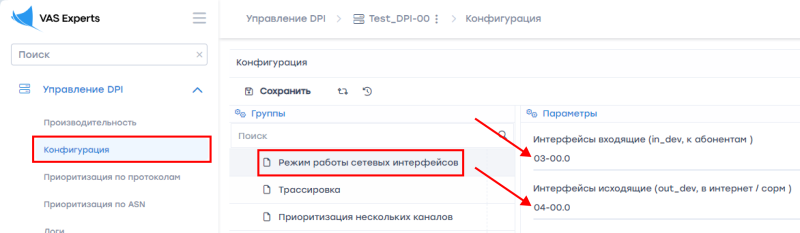

В In интерфейс подключены абоненты, в Out интерфейс подключен интернет.

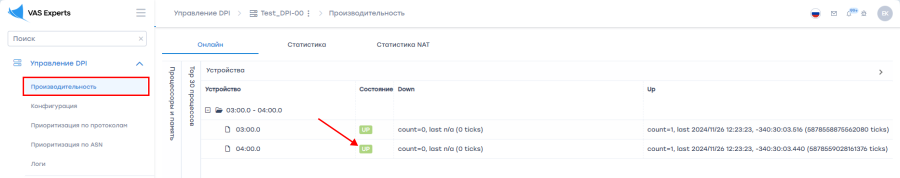

Определить где какой интерфейс возможно путем перевода порта, подключенного к СКАТ, в состояние down на R1 и вывести статус интерфейсов на СКАТ.

fdpi_cli dev xstat|grep --no-group-separator -B1 "Link status"|paste - -|sort
Device 02:00.0: Link status: link down
Device 02:00.1: Link status: link up

Проверить соответствие в fastdpi.conf
При необходимости изменить направление и сделать рестарт сервиса через команду

service fastdpi restart

По каждому IP возможно сделать вывод текущего состояния услуги NAT.

Просмотр через fdpi_ctrl количества активных сессий и назначенного белого адреса для конкретного серого адреса:

fdpi_ctrl list status --service 11 --ip 192.168.4.20

Результат:
Абонентские приватные IP-адреса транслируются в Публичные IP-адреса.

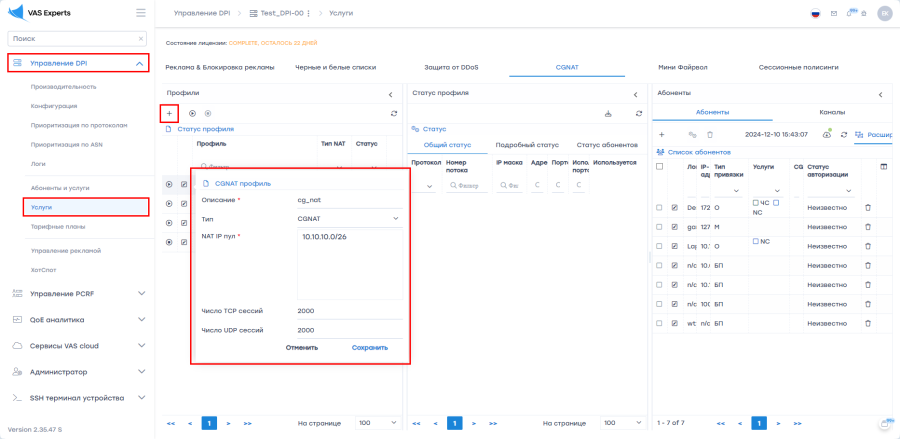

1. Открываем раздел Управление DPI/Услуги. Вкладка CGNAT. Создаем Профиль с именем cg_nat.

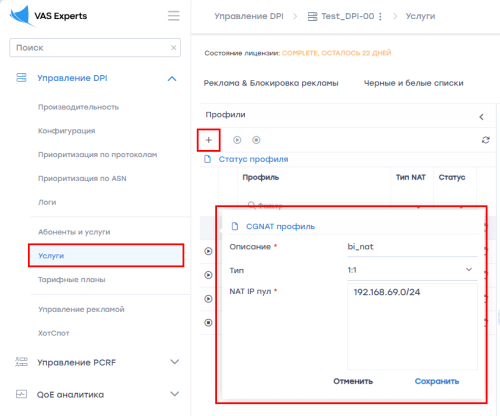

2. Создаем Профиль с именем bi_nat.

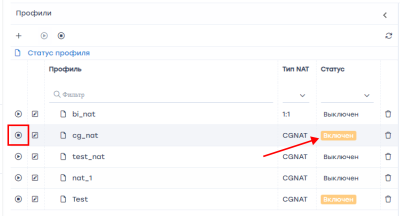

3. Затем нужно активировать данную услугу в СКАТ нажатие кнопки Play. Статус поменяется на “включен”.


В том же разделе “Управление DPI/Услуги”, вкладка CGNAT.

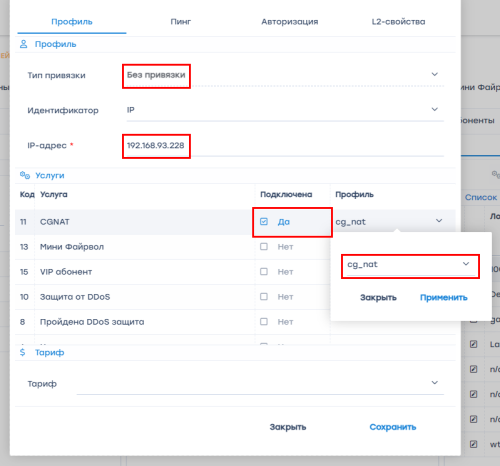

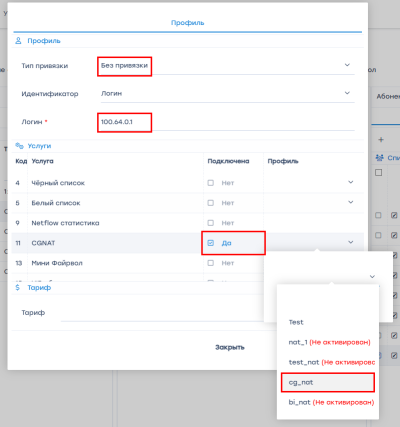

В правой колонке “Абоненты” добавляем абонента, выбираем тип “без привязки”, вводим IP абонента, выбираем 11 услугу “CGNAT” или “NAT 1:1”, указываем галочка “Да” включить, выбираем профиль, нажимаем “Применить” и “Сохранить”.

Этих команд достаточно для настройки NAT на СКАТ. При этом СКАТ по умолчанию работает в режиме прозрачного моста, то есть создает NAT трансляции и направляет трафик в обе стороны, но не участвует в маршрутизации.

Действия те же, что и в п. 3 настройки через CLI

С тестового ПК провести проверку применения NAT:

• Проверить доступность роутера R2.
• Выполнить команду ping 10.0.1.2. Если R2 недоступен, то необходимо проверить ориентацию интерфейсов СКАТ.

В In интерфейс подключены абоненты, в Out интерфейс подключен интернет.
Определить где какой интерфейс возможно путем перевода порта, подключенного к СКАТ, в состояние down на R1 и вывести статус интерфейсов на СКАТ.

Проверить соответствие в fastdpi.conf
При необходимости изменить направление и сделать рестарт сервиса через команду

service fastdpi restart

По каждому IP возможно сделать вывод текущего состояния услуги NAT (GUI)

Результат:
Выводится информация по трансляции приватного адреса в публичный.

Работа с NAT log возможна в двух вариантах: запись локально в файл или выгрузка на внешний коллектор.

Для записи NAT трансляций в текстовый лог на сервере СКАТ в конфигурационном файле /etc/dpi/fastdpi.conf настраиваются следующие параметры:

ajb_save_nat=1
ajb_save_nat_format=ts:ssid:event:login:proto:ipsrc:portsrc:ipsrcpostnat:portsrcpostnat:ipdst:portdst
ajb_nat_path=/var/dump/dpi
ajb_nat_ftimeout=30

где:

• ajb_save_nat=1 — активировать запись трансляций в текстовый лог
• ajb_nat_path=/var/dump/dpi — место размещения файлов с записью логов (по умолчанию /var/dump/dpi)
• ajb_nat_ftimeout=30 периодичность записи
• ajb_save_nat_format=ts:ssid:event:login:proto:ipsrc:portsrc:ipsrcpostnat:portsrcpostnat:ipdst:portdst — список и порядок записываемых полей, где:
  • ts — timestamp (временная метка)
  • ssid — идентификатор сессии (для связи с данными Netflow/IPFIX по объемам)
  • event — событие (создание или удаление сессии)
  • login — логин абонента
  • ipsrc — IP адрес источника запроса (абонента)
  • portsrc — порт источника запроса (абонента)
  • ipsrcpostnat — IP адрес источника запроса (абонента) после NAT трансляции
  • portsrcpostnat — порт источника запроса (абонента) после NAT трансляции
  • ipdst — IP адрес получателя запроса (хоста)
  • portdst — порт получателя запроса (хоста)

Файловая система для записи логов должна быть быстрой и локальной (никаких NFS и других remote), данный вариант журналирования рекомендуется только в целях кратковременной диагностики

Для анализа данных по совершенным NAT трансляциям на внешних системах можно экспортировать эти данных по сети в формате ipfix (aka netflow v10). Экспорт NAT трансляций настраивается следующими параметрами:

ipfix_dev=em1
ipfix_nat_udp_collectors=1.2.3.4:1500,1.2.3.5:1501
ipfix_nat_tcp_collectors=1.2.3.6:9418

где:

• em1 — имя сетевого интерфейса для экспорта
• ipfix_nat_udp_collectors — адреса udp коллекторов
• ipfix_nat_tcp_collectors — адреса tcp коллекторов

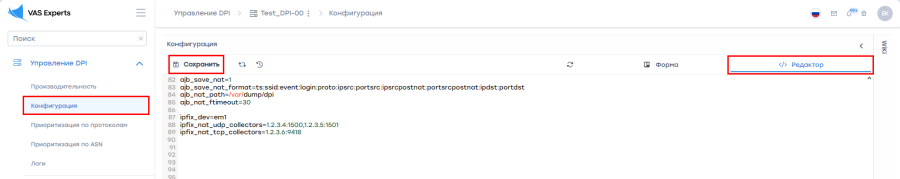

Открываем раздел Управление DPI/Конфигурация. Добавляем в режиме редактора параметры записи локально в файл или выгрузки на внешний коллектор. Сохраняем и делаем рестарт сервиса.
